11201623 - MAGNETVENTIL 5 WEGE SV10-35-02-00-00-B-00 - DANFOSS
Beschreibung: SV10-35-02-00-00-B-00
Funktion: 5/3-Wege , 3 Schaltstellungen, magnetbetätigtes Wegeventil
Magnetventil, 5-Wege, 3-Stellungen, Schieberbauart
230 bar [3300 psi] • 30 l/min [8 US gpm]
Wenn Sie Hilfe benötigen, kontaktieren Sie uns!

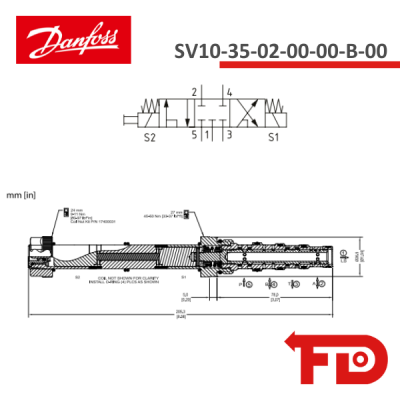

Dies ist ein 5-Wege-, 3-Stellungen-Magnetventil in Schieberbauart, direkt betätigt.
In der Mittelstellung (stromlos) sind alle Anschlüsse gesperrt.
Wird eine Spule bestromt, öffnet sich Anschluss 5 zu den Anschlüssen 2 und 1, während Anschluss 4 mit Anschluss 3 verbunden wird.
Wird die andere Spule bestromt, öffnet sich Anschluss 5 zu den Anschlüssen 4 und 1, während Anschluss 2 mit Anschluss 3 verbunden wird.
Dieses Ventil bietet eine Richtungssteuerung mit einer neutralen, stromlosen Mittelstellung, in der alle Anschlüsse – einschließlich Anschluss 1 (üblicherweise Load-Sense) – geschlossen sind.
Es kann in jeder hydraulischen Anwendung eingesetzt werden, in der ein Aktuator in beide Richtungen gesteuert werden muss und eine Load-Sense-Leitung zur Aktivierung eines Pumpenreglers benötigt wird.
