308AA00704A - MAGNETBETÄTIGTESVENTIL ESVL9-10-F0-0-00-0-A - DANFOSS

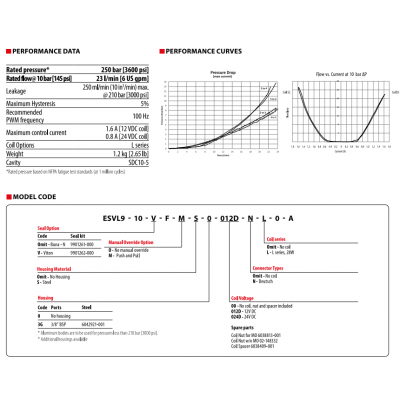

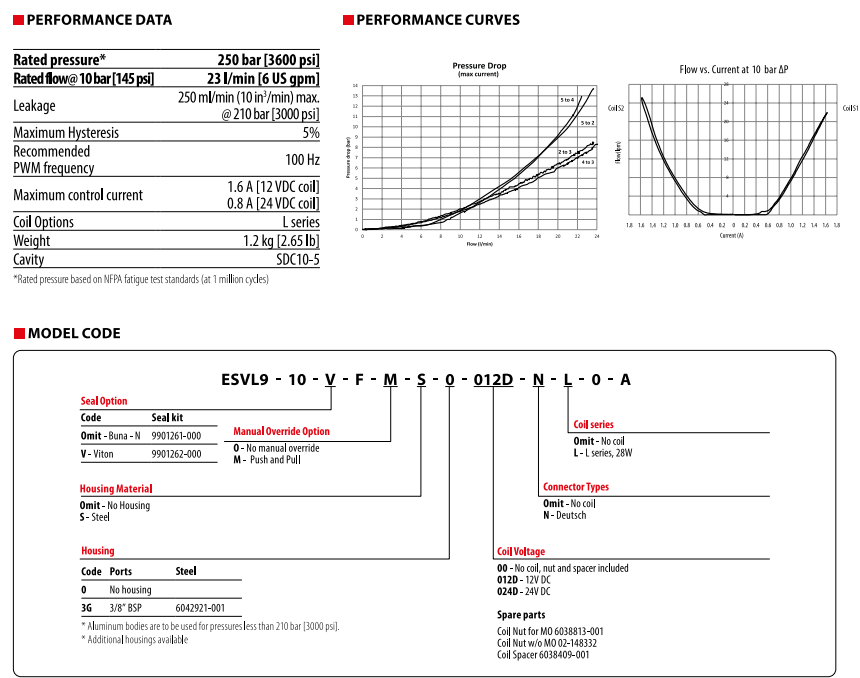

Beschreibung:ESVL9-10-F0-0-00-0-A

Funktion: 5/3-Wege,3 Schaltstellungen, proportional, magnetbetätigtes Wegeventil

Proportionales Wegeventil, 5-Wege, 3-Stellungen, Schieberbauart, nicht  kompensiert 250 bar [3600 psi] • 23 l/min [6 US gpm]

Dies ist ein 5-Wege-, 3-Stellungen-Wegeventil in Schieberbauart, proportional und nicht kompensiert.Im stromlosen Zustand sind die Anschlüsse 5 und 1 gesperrt, während die Anschlüsse 2 und 4 mit Anschluss 3 verbunden sind. Wird der Strom zur unteren Spule erhöht, bewegt sich der Schieber und öffnet proportional den Durchfluss von Anschluss 5 zu Anschluss 4, mit Rückfluss von Anschluss 2 zu Anschluss 3.Wird der Strom zur oberen Spule erhöht, öffnet sich der Durchfluss proportional von Anschluss 5 zu Anschluss 2, mit Rückfluss von Anschluss 4 zu Anschluss 3.
