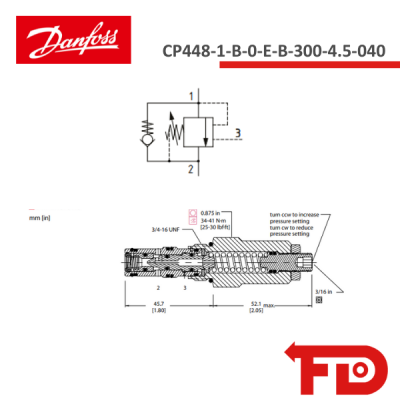

134507.300 - VENTIL CP448-1-B-0-E-B-300-4.5-040 - DANFOSS

Lasthalteventil (Overcenter Valve), Standardausführung, direkt gesteuert, interner Leckölanschluss, Steueranschluss 3
350 bar [5000 psi] – 19 l/min [5 US gpm]

Wenn Sie Hilfe benötigen, kontaktieren Sie uns!

BESCHREIBUNG UND FUNKTIONSWEISE

Dies ist ein direkt gesteuertes Überdruckventil mit Lasthaltefunktion (Overcenter-Ventil), das als vorgesteuertes Druckbegrenzungsventil mit integriertem Rückschlagventil arbeitet.

Bei einem eingestellten Öffnungsdruck von ca. dem 1,3-fachen des maximal durch die Last induzierten Drucks verhindert das Ventil den Durchfluss von Anschluss 1 nach Anschluss 2. Wird ein Steuerdruck an Anschluss 3 angelegt, ermöglicht das Ventil einen geregelten Durchfluss von Anschluss 1 nach 2 und kompensiert dabei Schwankungen im Steuerdruck, die durch durchlaufende oder instabile Lasten verursacht werden.

Der freie Durchfluss von Anschluss 2 nach 1 erfolgt über den Rückschlagventilteil des Ventils.

Diese Ventile eignen sich ideal für die meisten Anwendungen, da sie Stabilität, Lasthaltung und Schutz bei Schlauchplatzern bieten – insbesondere bei direkter Montage am oder im Aktuator.

Die Federkammer ist mit Anschluss 2 verbunden, sodass ein Rückdruck an Anschluss 2 den erforderlichen Steuerdruck zum Offenhalten des Ventils sowie den Öffnungsdruck als Druckbegrenzungsventil erhöht.

Dieses Ventil ist auch in einer Doppelausführung für bidirektionale Steuerung erhältlich.

134507.300
Danfoss
