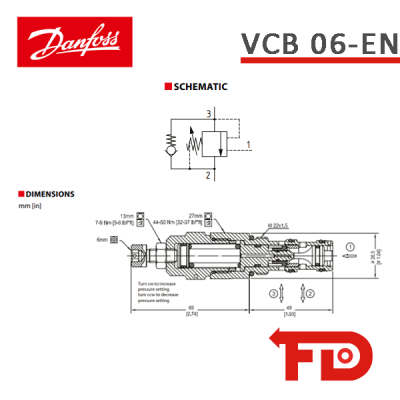

820202719 - SENKBREMSHALTEVENTIL - VCB06-EN-2-A-00 - DANFOSS

BESCHREIBUNG UND FUNKTIONSWEISE
Dies ist ein differenzielles Flächen-Senkbremsventil (Overcenter-Ventil), bestehend aus einem vorgesteuerten Druckbegrenzungsventil mit integriertem Rückschlagventil für freien Durchfluss. Wird das Druckbegrenzungsventil auf etwa das 1,3-Fache des maximal lastinduzierten Drucks eingestellt, verhindert das Ventil einen Durchfluss zwischen den Anschlüssen 3 und 2.
Wird an Anschluss 1 ein Vorsteuerdruck angelegt, dosiert das Ventil den Durchfluss von Anschluss 3 nach 2 und kompensiert dabei jede Änderung des Vorsteuerdrucks, die durch überlaufende oder instabile Lasten verursacht wird.
Der freie Durchfluss von Anschluss 2 nach Anschluss 3 erfolgt über den Rückschlagventil-Teil des Ventils. Diese Ventile sind für die meisten Anwendungen ideal, da sie Stabilität, Lasthaltefunktion und Schlauchbruchschutz bieten, wenn das Ventil am oder im Aktor montiert ist.
Die Federkammer ist mit Anschluss 2 des Ventils verbunden; daher erhöht jeder Gegendruck den erforderlichen Vorsteuerdruck, um das Ventil geöffnet zu halten, sowie den Druck, bei dem das Ventil als Druckbegrenzungsventil öffnet.
