131976 - LOGIKELEMENT CP300-4-B-0-0-150 - DANFOSS

Beschreibung: CP300-4-B-0-0-150

Druckkompensator, restriktive Ausführung 210 bar [3000 psi] • 40 l/min [11 US gpm]

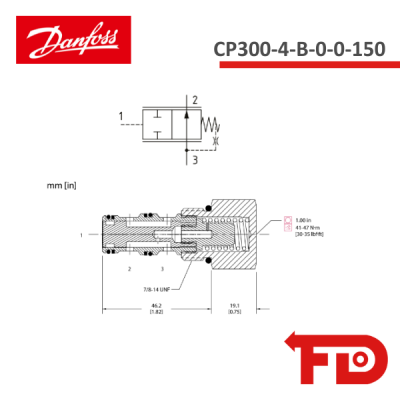

Dies ist ein 3-Wege-Schieberventil, bei dem Anschluss 3 mit Anschluss 2 verbunden ist und Anschluss 1 als Pilotanschluss dient. Die Federkammer ist über eine Drossel mit Anschluss 3 verbunden. Wenn Anschluss 3 mit dem Ausgang einer Steuerdrossel und Anschluss 1 mit dem Eingang der Drossel verbunden ist, arbeitet das Ventil als restriktiver Druckkompensator. Wenn der Druckabfall über der Drossel dem eingestellten Federdruck entspricht, drosselt der Schieber den Durchfluss von Anschluss 3 zu Anschluss 2 und kompensiert so jede Änderung des Druckunterschieds über das Ventil.
