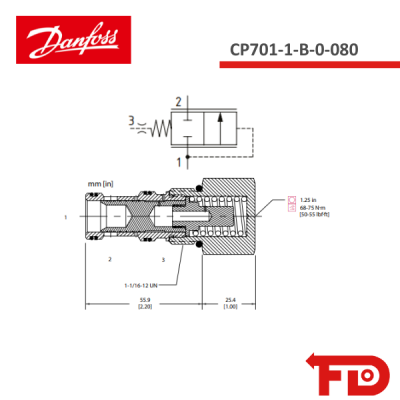

131440 - LOGIKELEMENT - CP701-1-B-0-080 - DANFOSS

logikelement, normalerweise geschlossen, schiebetyp, steuerung zum schließen

350 bar [5000 psi] • 150 l/min [40 US gpm]

beschreibung und funktion
dies ist ein 3-anschluss-logikelement vom typ schieber, normalerweise geschlossen, mit steuerung zum schließen. wird anschluss 3 zum tank geöffnet, kann der durchfluss von anschluss 1 zu anschluss 2 erfolgen.
der durchfluss von anschluss 1 zu anschluss 2 ist gesperrt, es sei denn, der druck in anschluss 1 ist hoch genug, um die vorgespannten federkräfte zu überwinden.
durch das anlegen von druck an anschluss 3 erhöht sich der erforderliche druck in anschluss 1 zum öffnen des ventils im verhältnis 1:1.
dieses ventil eignet sich ideal als druckkompensator, bypass-ventil oder als steuerung-zum-schließen-ventil in regenerativen schaltungen.
