131542 - LOGIKELEMENT - CP701-1-B-0-100 - DANFOSS

Logikelement, Normalerweise Geschlossen, Schieberausführung, Pilot zum Schließen

350 bar [5000 psi] • 150 l/min [40 US gpm]

BESCHREIBUNG UND FUNKTIONSWEISE

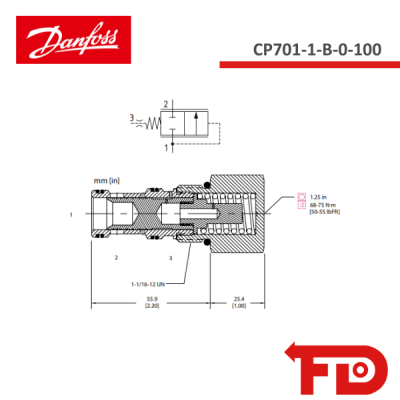

Dies ist ein 3-anschlussiges Logikelement in Schieberausführung, normalerweise geschlossen und pilotgesteuert zum Schließen.
Wird Anschluss 3 zum Tank geöffnet, kann der Durchfluss von Anschluss 1 nach Anschluss 2 erfolgen.
Der Durchfluss von Anschluss 1 nach 2 ist jedoch gesperrt, solange der Druck an Anschluss 1 nicht hoch genug ist, um die Federkraft zu überwinden.

Wird Druck an Anschluss 3 angelegt, erhöht sich der zum Öffnen erforderliche Druck an Anschluss 1 im Verhältnis 1:1.

Dieses Ventil eignet sich ideal als Druckkompensator, Bypass-Ventil oder als pilotgesteuertes Schließventil in regenerativen Schaltungen.
