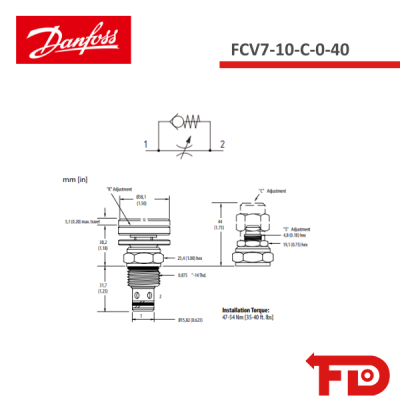

02-160621 - STROMREGLERVENTIL - FCV7-10-C-0-40 - DANFOSS
Drosselventil, stufenlos einstellbar mit Rückflussfreigabe
210 bar [3000 psi] • 45 l/min [12 US gpm]
BESCHREIBUNG UND FUNKTION
Dies ist ein Drosselventil mit integriertem Rückschlagventil für freien Rückfluss. Es handelt sich um eine variable Blende, die einen Druckabfall erzeugt, wenn der Durchfluss von Anschluss 2 nach 1 erfolgt, während in Gegenrichtung (von 1 nach 2) ein freier Durchfluss möglich ist.
Durch Drehen der Einstellschraube im Uhrzeigersinn wird die Durchflussmenge reduziert, bis das Ventil vollständig geschlossen ist.
Die Einstellung kann durch Anziehen der Kontermutter oder des Verstellknopfs fixiert werden.
02-160621
