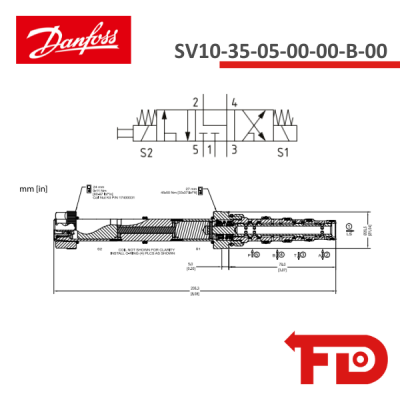

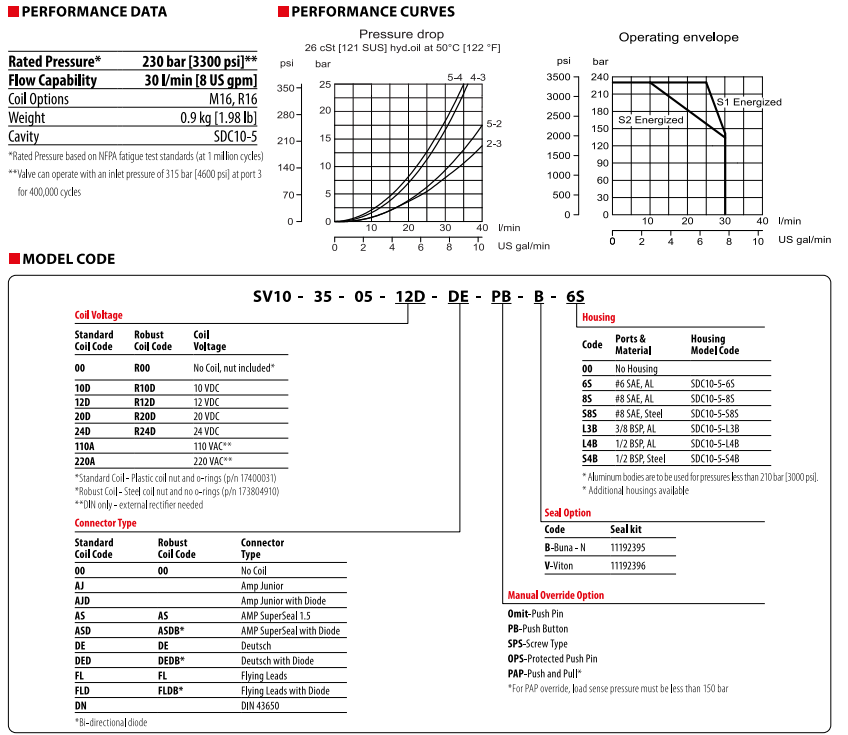

Dies ist ein 5-Wege-, 3-Stellungen-Magnetventil in Schieberbauart, direkt betätigt.
In der Mittelstellung (stromlos) sind die Anschlüsse 2 und 4 mit Anschluss 3 verbunden, während die Anschlüsse 5 und 1 gesperrt sind.
Beim Bestromen einer Spule öffnet sich Anschluss 5 zu den Anschlüssen 2 und 1, während Anschluss 4 mit Anschluss 3 verbunden wird.
Beim Bestromen der anderen Spule öffnet sich Anschluss 5 zu den Anschlüssen 4 und 1, während Anschluss 2 mit Anschluss 3 verbunden wird.
Dieses Ventil bietet eine Richtungssteuerung mit einer neutralen, stromlosen Mittelstellung, in der die Arbeitsanschlüsse zum Tank geöffnet sind, sodass der Druck abgebaut werden kann.
Die Anschlüsse 5 und 1 – letzterer wird üblicherweise als Load-Sense-Anschluss verwendet – bleiben dabei geschlossen.
Das Ventil kann in jeder hydraulischen Anwendung eingesetzt werden, bei der ein Aktuator in beide Richtungen gesteuert werden muss und eine Load-Sense-Leitung zur Ansteuerung eines Pumpenreglers erforderlich ist.
