805314819 - WEGEVENTIL SV10-34-05-00-00-B-00 - DANFOSS

Beschreibung: SV10-34-05-00-00-B-00

Magnetventil, 4-Wege, 3-Stellungen, Schieberausführung

230 bar [3300 psi] • 24 l/min [6,3 US gpm]-00-B-00

Wenn Sie Hilfe benötigen, kontaktieren Sie uns!

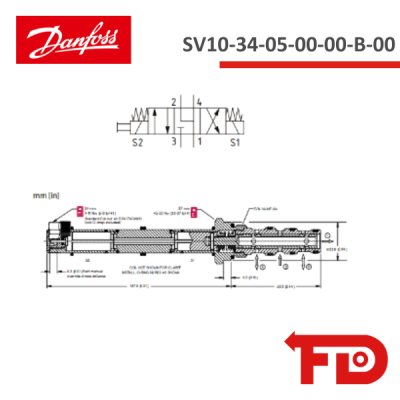

Dies ist ein 4-Wege-, 3-Stellungen-Magnetventil in Schieberausführung mit direkter Betätigung. In der Mittelstellung (Ruhezustand) sind die Anschlüsse 2, 4 und 1 offen, während Anschluss 3 gesperrt ist.

Wird eine Spule bestromt, öffnet sich der Durchfluss von Anschluss 3 zu 2 und von 4 zu 1. Wird die andere Spule bestromt, öffnet sich der Durchfluss von Anschluss 3 zu 4 und von 2 zu 1.

Dieses Ventil bietet eine Richtungssteuerfunktion mit einer neutralen, stromlosen Mittelstellung, bei der die Arbeitsanschlüsse zum Tank entlüftet werden können, um eingesperrten Druck zu vermeiden, während der Einlassanschluss 3 geschlossen bleibt.

Es kann in jeder hydraulischen Anwendung verwendet werden, bei der ein Aktuator in beide Richtungen angesteuert werden muss. Es ist stets darauf zu achten, dass der Betriebsbereich den Anforderungen der jeweiligen Anwendung entspricht. Anschluss 1 ist nicht als Einlass vorgesehen (nur als Tankanschluss verwenden).
