805314719 - WEGEVENTIL SV10-34-04-00-00-B-00 - DANFOSS

Beschreibung: SV10-34-04-00-00-B-00

Magnetventil, 4-Wege, 3-Stellungen, Schieberausführung

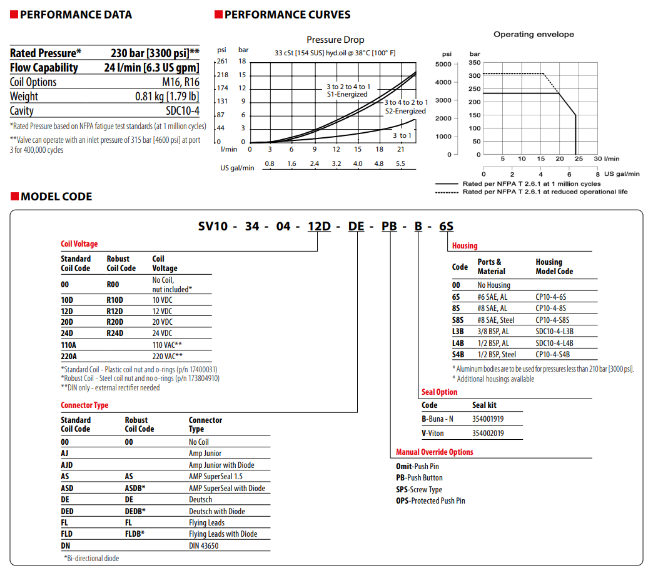

230 bar [3300 psi] • 24 l/min [6,3 US gpm]



Wenn Sie Hilfe benötigen, kontaktieren Sie uns!

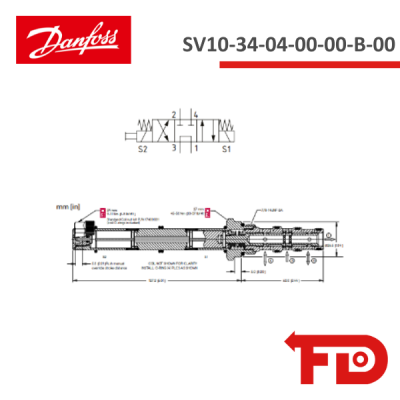

Dies ist ein 4-Wege-, 3-Stellungen-Magnetventil in Schieberausführung mit direkter Betätigung. In der Mittelstellung (stromlos) sind die Anschlüsse 2 und 4 geschlossen, während Anschluss 3 mit Anschluss 1 verbunden ist.

Wird eine Spule bestromt, öffnet sich der Durchfluss von Anschluss 3 zu 2 und von 4 zu 1. Wird die andere Spule bestromt, öffnet sich der Durchfluss von Anschluss 3 zu 4 und von 2 zu 1.

Dieses Ventil bietet eine Richtungssteuerfunktion mit einer neutralen Mittelstellung, bei der der Einlassdurchfluss (Anschluss 3) zum Tank (Anschluss 1) oder zu einer weiteren Funktion abgeleitet werden kann, während die Arbeitsanschlüsse gesperrt bleiben.

Es kann in jeder hydraulischen Anwendung eingesetzt werden, bei der ein Aktuator in beide Richtungen gesteuert werden muss. Der zulässige Einsatzbereich ist stets zu prüfen, um sicherzustellen, dass das Ventil für die jeweiligen Betriebsbedingungen geeignet ist. Anschluss 1 ist ausschließlich als Tankanschluss vorgesehen und darf nicht als Einlass verwendet werden.
