83021066 - 4 WEGE - SV15-34-04-00-00-B-00 - DANFOSS
Magnetventil, 4-Wege, 3-Stellungen, Schieberausführung
230 bar [3300 psi] • 50 l/min [13,2 US gpm]
Wenn Sie Hilfe benötigen, kontaktieren Sie uns!
FUNKTION UND BESCHREIBUNG

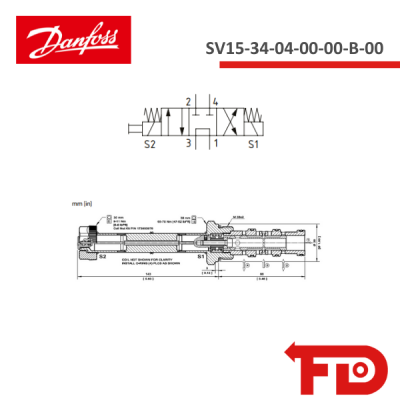

Dies ist ein direktgesteuertes Magnetventil in 4-Wege-, 3-Stellungen-Ausführung mit Schiebertechnik.
In der Mittelstellung sind die Anschlüsse 2 und 4 geschlossen, während Anschluss 3 mit Anschluss 1 verbunden ist.
Wird eine Magnetspule angesteuert, öffnet Anschluss 3 zu 2 und Anschluss 4 zu 1.
Wird die andere Spule angesteuert, öffnet Anschluss 3 zu 4 und Anschluss 2 zu 1.
Dieses Ventil übernimmt eine Richtungssteuerungsfunktion, wobei im stromlosen Neutralzustand der Zulauf (Anschluss 3) zum Tank (Anschluss 1) durchgeschaltet wird und die Arbeitsanschlüsse (2 und 4) gesperrt bleiben.
Es kann in allen hydraulischen Anwendungen eingesetzt werden, bei denen ein Aktor in beide Richtungen gesteuert werden soll.
Bitte beachten Sie stets den Betriebsbereich, um sicherzustellen, dass das Ventil unter den geforderten Einsatzbedingungen funktioniert.
Hinweis: Anschluss 1 ist ausschließlich als Tankanschluss vorgesehen und darf nicht als Zulauf verwendet werden.
