11197803 - WEGEVENTIL PSV08-34-05-00-00-12-B-00 - Danfoss
Beschreibung: PSV08-34-05-00-00-12-B-00
Funktion: 4/3-Wege , 3 Schaltstellungen, proportional , magnetbetätigtes Wegeventil

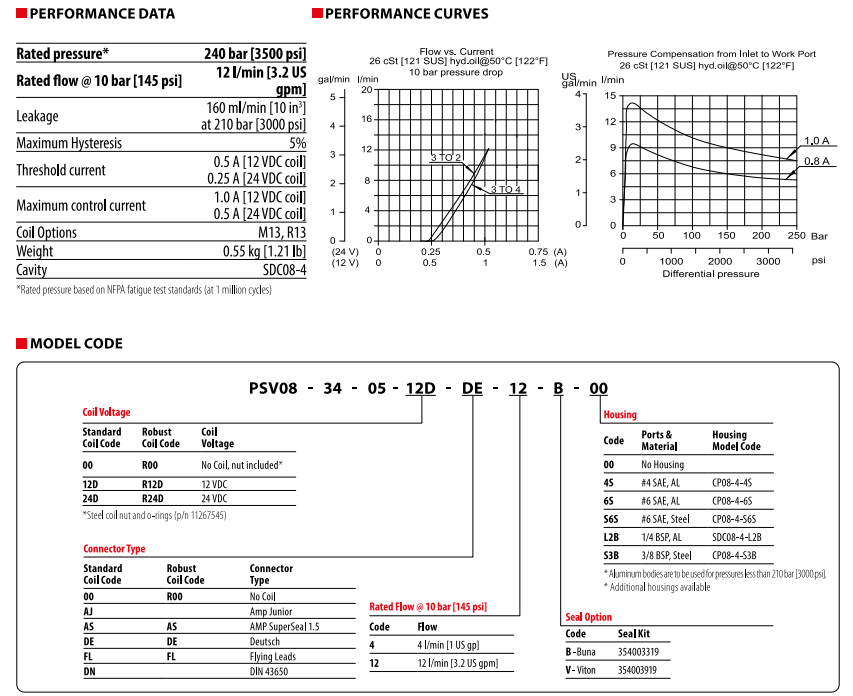

240 bar [3500 psi] • 12 l/min [3,2 US gpm]
Wenn Sie Hilfe benötigen, kontaktieren Sie uns!

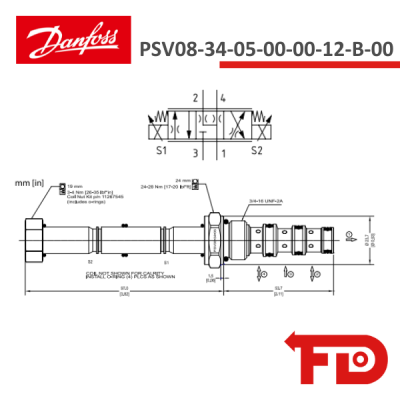

Dies ist ein 4-Wege-, 3-Stellungen-Wegeventil in Schieberbauart, proportional und nicht kompensiert.
Im stromlosen Zustand ist Anschluss 3 gesperrt, während die Anschlüsse 2 und 4 mit Anschluss 1 verbunden sind.
Wird der Strom zur unteren Spule erhöht, bewegt sich der Schieber proportional und öffnet den Durchfluss von Anschluss 3 zu Anschluss 2, mit Rückfluss von Anschluss 4 zu Anschluss 1.
Wird der Strom zur oberen Spule erhöht, öffnet sich der Durchfluss von Anschluss 3 zu Anschluss 4, mit Rückfluss von Anschluss 2 zu Anschluss 1.
Verwendet man dieses Ventil als variable Drossel in Kombination mit einem Druckkompensator, stellt es einen druckkompensierten Durchfluss zum Aktuator in beide Richtungen bereit.
