11112323 - MAGNETVENTIL PSV12-34-05-60-00-00-B-00 - DANFOSS
Proportional-Wegeventil, 4/3-Wege, Schieberausführung, nicht kompensiert

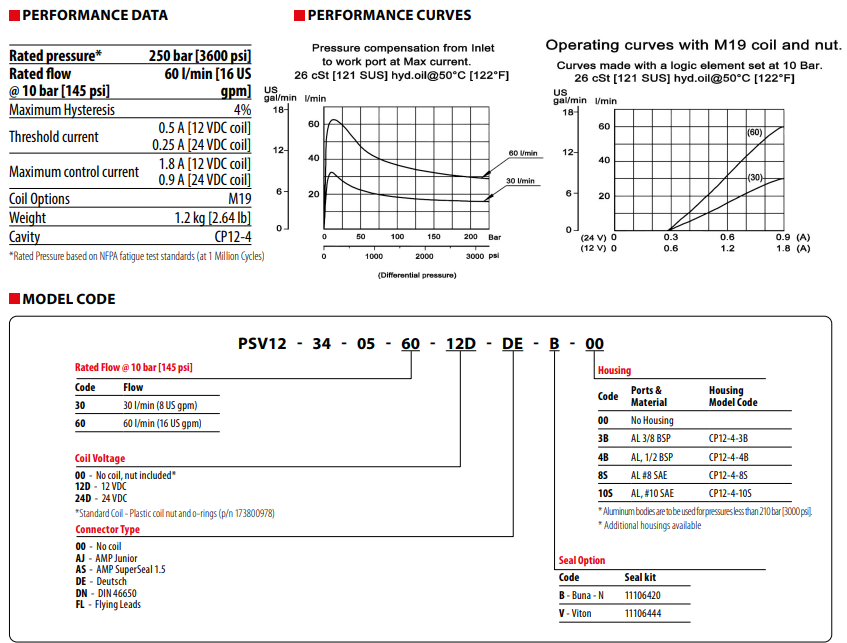

250 bar [3600 psi] • 60 l/min [16 US gpm]
Wenn Sie Hilfe benötigen, kontaktieren Sie uns!
BESCHREIBUNG UND FUNKTIONSWEISE

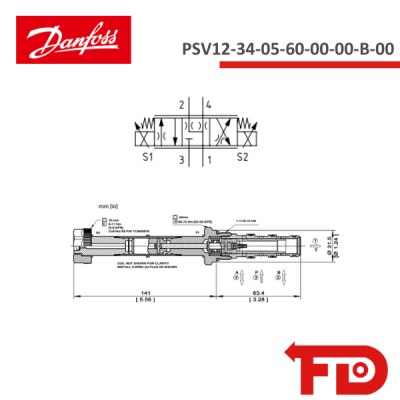

Dies ist ein 4/3-Wege-Proportionalventil in Schieberausführung, nicht druckkompensiert. Im stromlosen Zustand ist Anschluss 3 gesperrt, während die Anschlüsse 2 und 4 mit Anschluss 1 verbunden sind.
Wird der Strom an die untere Spule erhöht, bewegt sich der Schieber proportional und öffnet den Durchfluss von Anschluss 3 nach 2, wobei der Rückfluss von Anschluss 4 nach 1 erfolgt. Wird der Strom an die obere Spule erhöht, öffnet sich der Durchfluss proportional von Anschluss 3 nach 4, mit Rückfluss von Anschluss 2 nach 1.
Wird das Ventil als variable Blende in Kombination mit einem Druckkompensator eingesetzt, liefert es in beide Richtungen einen druckkompensierten Durchfluss zum Aktuator. Anschluss 1 sollte als Tankanschluss verwendet werden, mit einem maximalen Rückdruck von 150 bar. Bei Anwendungen mit ungleichen Volumenströmen sollte der größere Durchfluss an Anschluss 2 angeschlossen werden.
Für eine optimale Leistung wird empfohlen, das Ventil mit den Magnetspulen unterhalb des Tankölspiegels in horizontaler oder umgekehrter Position zu installieren, um Lufteinschlüsse im Ventil zu vermeiden.
