406AA00018A - LASTHALTEVENTIL 1CE90F35S8 - DANFOSS

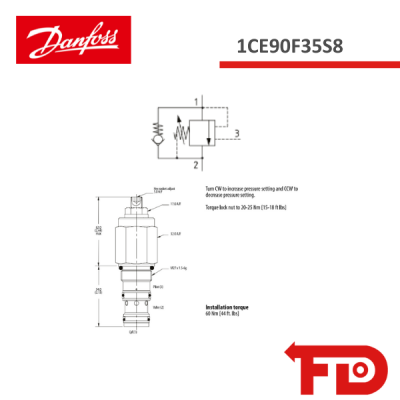

Beschreibung: 1CE90F35S8
Überdruckhalteventil (Overcenter Valve), Standard, Direktwirkend, Interner Rücklauf, Steueranschluss 3
350 bar [5000 psi] • 90 l/min [24 US gpm]
Wenn Sie Hilfe benötigen, kontaktieren Sie uns!
Dies ist ein direktwirkendes Überdruckhalteventil (Overcenter-Ventil), das als vorgesteuertes Druckbegrenzungsventil mit freiem Rückfluss über ein Rückschlagventil arbeitet.
Wird der Öffnungsdruck des Ventils auf ca. das 1,3-Fache des maximalen lastinduzierten Drucks eingestellt, verhindert das Ventil den Durchfluss von Anschluss 1 nach Anschluss 2.
Wird Steuerdruck an Anschluss 3 angelegt, regelt das Ventil den Durchfluss von Anschluss 1 nach Anschluss 2 und kompensiert dabei Änderungen des Steuerdrucks, die durch nachlaufende oder instabile Lasten entstehen.
Der freie Durchfluss erfolgt von Anschluss 2 nach Anschluss 1 über den Rückschlagventilteil des Ventils.
Diese Ventile eignen sich ideal für viele Anwendungen, da sie Stabilität, Lastabsicherung und Schutz bei Schlauchdefekten bieten – insbesondere, wenn sie direkt am oder im Aktuator montiert sind.
Die Federkammer ist mit Anschluss 2 verbunden, daher erhöht jeder Rückdruck an Anschluss 2 sowohl den benötigten Steuerdruck zum Offenhalten des Ventils als auch den Druck, bei dem das Ventil als Druckbegrenzungsventil öffnet.
Diese Ausführung ist auch in einem Doppelkörpergehäuse für bidirektionale Steuerung erhältlich.
