406AA00395A - LASTHALTEVENTIL 1SE30F20S10 - DANFOSS

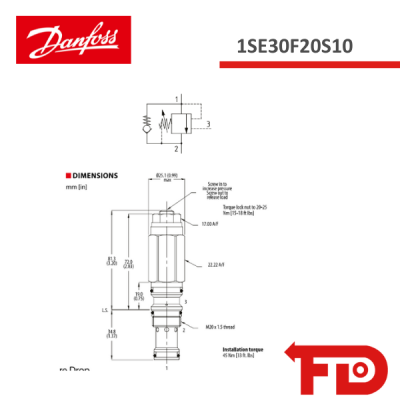

Beschreibung: 1SE30F20S10
Überdruckhalteventil (Overcenter Valve), Standard, Direktwirkend, Interner Rücklauf, Steueranschluss 3
350 bar [5000 psi] • 30 l/min [8 US gpm]
Wenn Sie Hilfe benötigen, kontaktieren Sie uns!
Dies ist ein direktwirkendes Overcenter-Ventil, das als vorgesteuertes Druckbegrenzungsventil mit integriertem Rückschlagventil arbeitet.
Wird der Entlastungsdruck auf etwa das 1,3-Fache des maximalen, lastinduzierten Drucks eingestellt, verhindert das Ventil den Durchfluss von Anschluss 1 nach Anschluss 2.
Wird Steuerdruck an Anschluss 3 angelegt, regelt (drosselt) das Ventil den Durchfluss von Anschluss 1 nach Anschluss 2 und kompensiert dabei Druckschwankungen, die durch nachlaufende oder instabile Lasten verursacht werden können.
Der freie Durchfluss von Anschluss 2 nach Anschluss 1 erfolgt über den Rückschlagventilanteil des Ventils.
Diese Ventile sind in den meisten Anwendungen ideal, da sie Stabilität, Lastabsicherung sowie Schutz bei Schlauchdefekten bieten – insbesondere, wenn sie am oder im Aktuator montiert werden.
Die Federkammer ist mit Anschluss 2 verbunden, sodass jeder Rückdruck an Anschluss 2 sowohl den erforderlichen Steuerdruck zum Offenhalten des Ventils als auch den Öffnungsdruck des Ventils im Entlastungsbetrieb erhöht.
