406AA00051A - LASTHALTEVENTIL 1SER30F35S4 - DANFOSS
Beschreibung: 1SER30F35S4
Überdruckhalteventil (Overcenter Valve), teilweise ausgeglichen, direktwirkend, interner Rücklauf, Steueranschluss 3

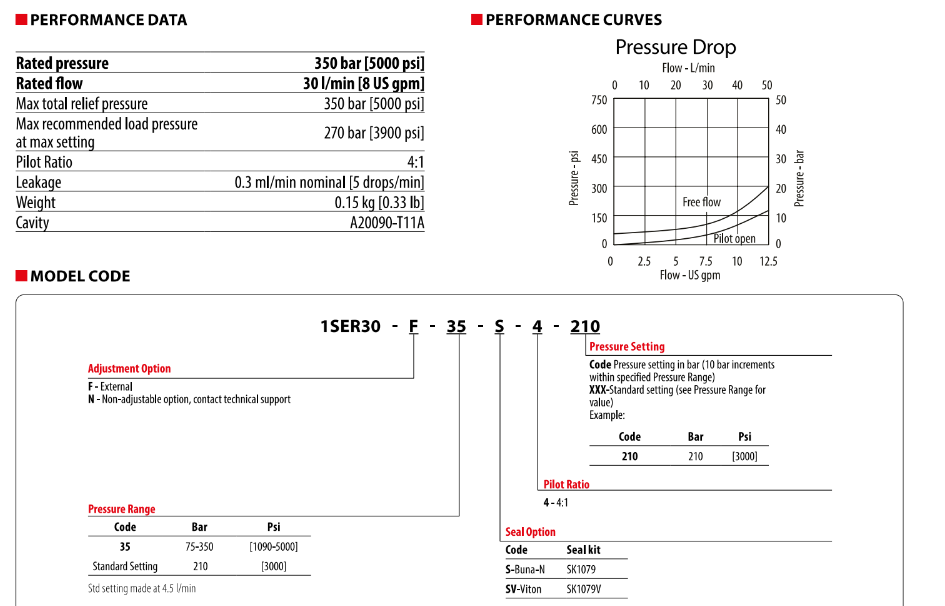

350 bar [5000 psi] • 30 l/min [8 US gpm]
Wenn Sie Hilfe benötigen, kontaktieren Sie uns!

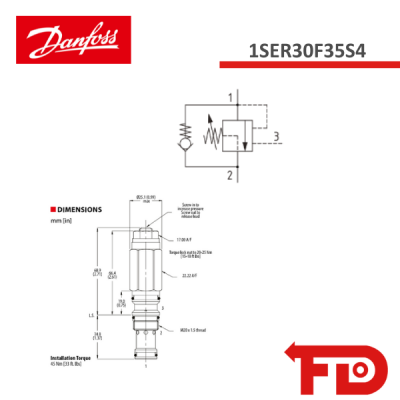

Dies ist ein direktwirkendes Overcenter-Ventil, das als vorgesteuertes Druckbegrenzungsventil mit integriertem Rückschlagventil funktioniert.
Wenn der Öffnungsdruck des Druckbegrenzungsventils auf etwa das 1,3-Fache des maximalen lastinduzierten Drucks eingestellt ist, verhindert das Ventil den Durchfluss zwischen Anschluss 1 und Anschluss 2.
Wird Steuerdruck an Anschluss 3 angelegt, regelt das Ventil den Durchfluss von Anschluss 1 nach Anschluss 2 und kompensiert dabei Änderungen im Steuerdruck, die durch nachlaufende oder instabile Lasten verursacht werden können.
Der freie Rückfluss von Anschluss 2 nach Anschluss 1 erfolgt über den Rückschlagventilteil des Ventils.
Diese Ventile sind in den meisten Anwendungen ideal, da sie Stabilität, Lastabsicherung und Schutz bei Schlauchdefekten bieten – insbesondere, wenn sie direkt am oder im Aktuator montiert werden.
Die Federkammer ist mit Anschluss 2 verbunden, sodass jeder Rückdruck an Anschluss 2 den erforderlichen Steuerdruck zum Offenhalten des Ventils erhöht.
Dank des ausgeglichenen Kegeldesigns bleibt das Druckbegrenzungsventil jedoch geöffnet, solange der Eingangsdruck den eingestellten Öffnungsdruck übersteigt.
