83010873 - LOGIKELEMENT CP701-1-B-0-170 - DANFOSS

Beschreibung: CP701-1-B-0-170

Funktion: Regelelement, in Ruhestellung geschlossen (2-Wege-Druckwaage)

Logikelement, normal geschlossen, Schieberausführung, Pilot zum Schließen, 3 Anschlüsse, 0–170 bar [0–2500 psi] • 150 l/min [40 US gpm]

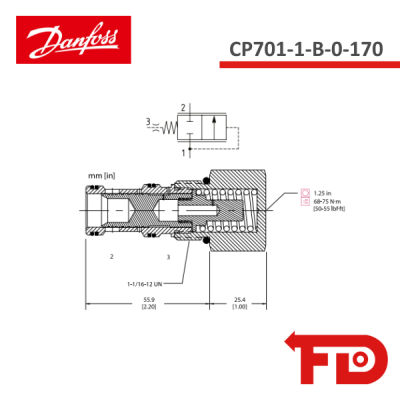

Dies ist ein Logikelement mit drei Anschlüssen, in normal geschlossener Ausführung und mit Schieberfunktion, bei dem der Steueranschluss zum Schließen verwendet wird. Durch das Öffnen von Anschluss 3 zur Tankleitung kann der Durchfluss von Anschluss 1 zu Anschluss 2 erfolgen. Der Durchfluss von Anschluss 1 zu Anschluss 2 ist blockiert, solange der Druck in Anschluss 1 nicht ausreicht, um die Federkraft zu überwinden. Wird Druck an Anschluss 3 angelegt, erhöht sich der zum Öffnen des Ventils erforderliche Druck an Anschluss 1 im Verhältnis 1:1.
