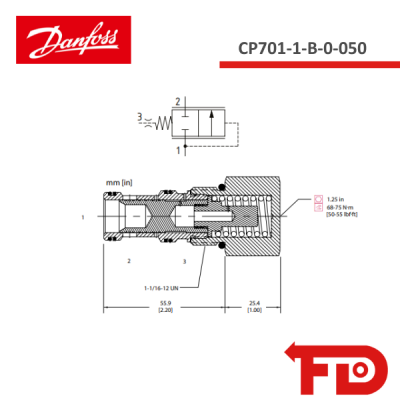

130504 - LOGIKELEMENT - CP701-1-B-0-050 - DANFOSS

Logikelement, Normalerweise Geschlossen, Schieberausführung, Pilotgesteuert zum Schließen
350 bar [5000 psi] • 150 l/min [40 US gpm]

BESCHREIBUNG UND FUNKTIONSWEISE
Dies ist ein 3-anschlussiges, normalerweise geschlossenes Logikelement in Schieberausführung, pilotgesteuert zum Schließen.
Wenn Anschluss 3 zum Tank geöffnet wird, kann der Durchfluss von Anschluss 1 nach Anschluss 2 erfolgen.
Der Durchfluss von Anschluss 1 nach 2 ist blockiert, es sei denn, der Druck an Anschluss 1 übersteigt den voreingestellten Federdruck.

Wird Druck an Anschluss 3 angelegt, erhöht sich der zum Öffnen des Ventils erforderliche Druck an Anschluss 1 im Verhältnis 1:1.

Dieses Ventil eignet sich ideal als Druckkompensator, Bypass-Ventil oder pilotgesteuertes Schließventil in Regenerativkreisen.
