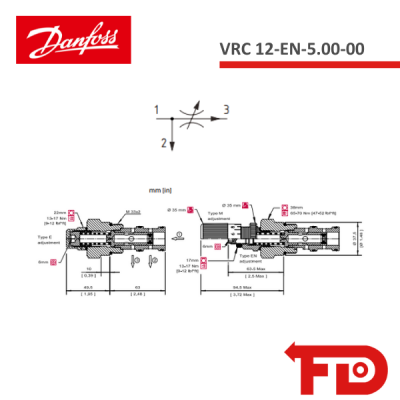

820185719 - MAGNETVENTIL VRC 12-EN-5.00-00 - DANFOSS

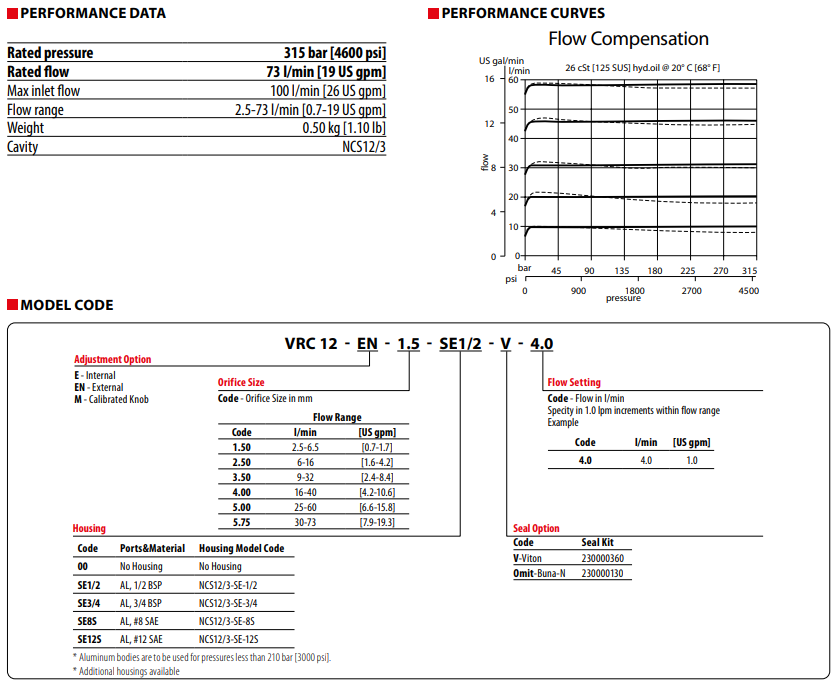

315 bar [4600 psi]-73 l/min [19 US gpm]

Dies ist ein teilverstellbares, druckkompensiertes Durchflussregelventil in Prioritätsausführung. Der Durchfluss von Anschluss 3 bleibt unabhängig vom Druckunterschied über das Ventil konstant, während der überschüssige Durchfluss von Anschluss 1 zu Anschluss 2 abgeleitet wird.

Der Durchfluss tritt bei Anschluss 1 ein und strömt durch eine feste Blende im Schieber, wodurch ein Druckabfall entsteht. Dieser Druckunterschied bewirkt eine Rückwärtsbewegung des Schiebers gegen die Federkraft, wodurch der Auslassdurchfluss begrenzt wird. Anschluss 1 öffnet sich dann zu Anschluss 2, um den überschüssigen Durchfluss abzuleiten.

Der geregelte Durchfluss hat stets Priorität und bleibt konstant, auch wenn der Arbeitsdruck an Anschluss 2 oder Anschluss 3 höher ist.
