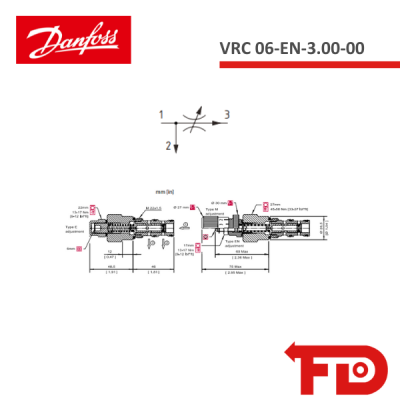

820174019 - VENTIL VRC 06-EN-3.00-00 - DANFOSS

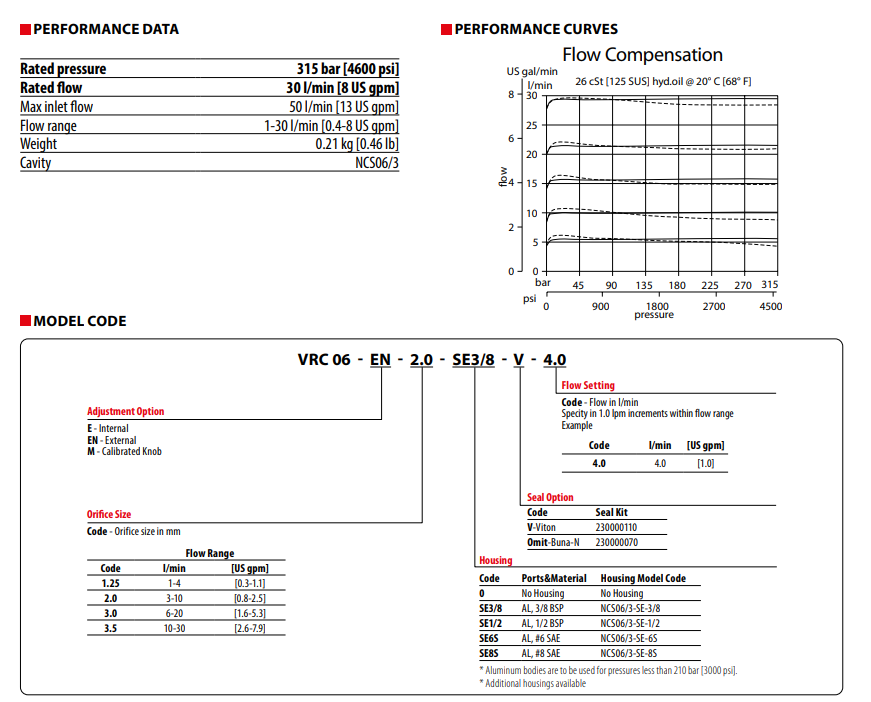

315 bar [4600 psi] – 30 l/min [8 US gpm]

Dies ist ein teilverstellbares, druckkompensiertes Durchflussregelventil mit Prioritätsfunktion. Der Durchfluss über Anschluss 3 bleibt unabhängig vom Druckunterschied am Ventil konstant, während der überschüssige Durchfluss von Anschluss 1 nach Anschluss 2 abgeleitet wird.

Der Durchfluss tritt an Anschluss 1 ein und strömt durch eine feste Blende in der Schiebespule, wodurch ein Druckabfall entsteht. Dieser Druckabfall bewegt die Schiebespule gegen die Federkraft zurück und begrenzt so den Ausgangsdurchfluss. Sobald dies geschieht, öffnet sich Anschluss 1 zu Anschluss 2, um den überschüssigen Durchfluss abzuleiten.

Der geregelte Durchfluss hat stets Priorität und bleibt konstant, auch wenn der Arbeitsdruck an Anschluss 2 oder 3 höher ist.
