805313619 - MAGNETBETÄTIGTESVENTIL SV08-34-04-00-00-B-00 - DANFOSS
Beschreibung: SV08-34-04-00-00-B-00
Funktion: 4/3-Wege Schieberventil, magnetbetätigt
Magnetventil, 4-Wege, 3-Stellungen, Schieberbauart

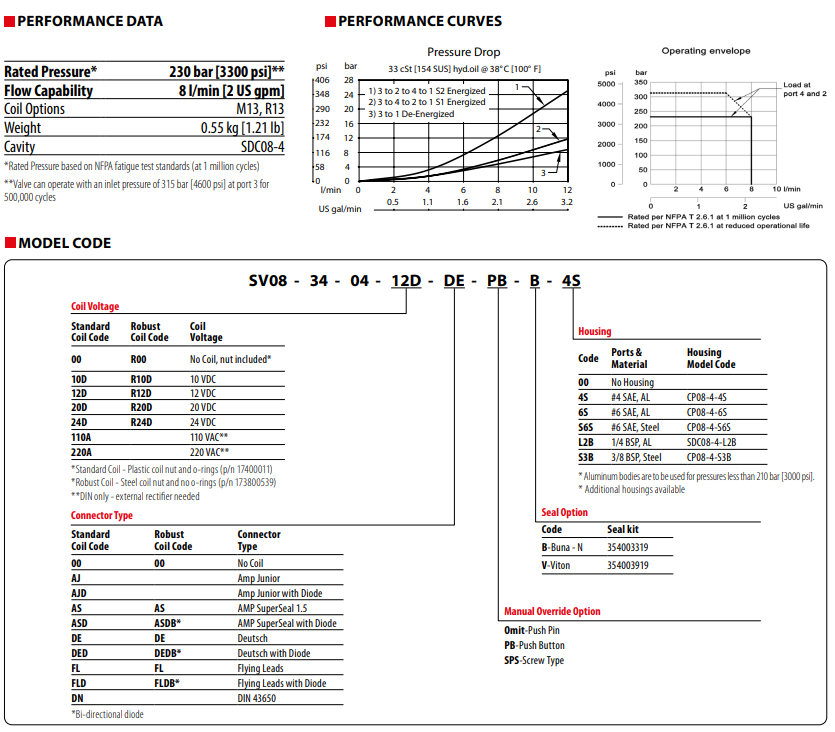

230 bar [3300 psi] • 8 l/min [2 US gpm]

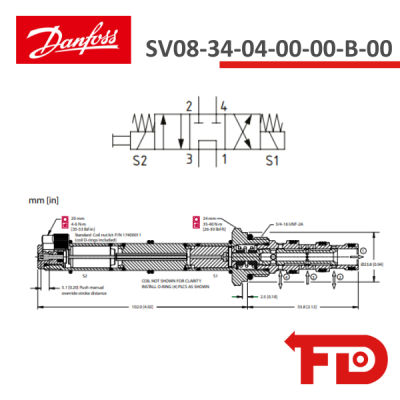

Dies ist ein 4-Wege-, 3-Stellungen-Magnetventil in Schieberbauart, direkt betätigt.
In der Mittelstellung sind die Anschlüsse 2 und 4 geschlossen, während Anschluss 3 mit Anschluss 1 verbunden ist.
Durch Bestromen einer Spule wird Anschluss 3 mit Anschluss 2 und Anschluss 4 mit Anschluss 1 verbunden.
Beim Bestromen der anderen Spule wird Anschluss 3 mit Anschluss 4 und Anschluss 2 mit Anschluss 1 verbunden.
