308AA00703A - MAGNETBETÄTIGTESVENTIL ESVL9-10-E0-0-00-0-A - DANFOSS

Beschreibung: ESVL9-10-E0-0-00-0-A

Funktion: 5/3-Wege , 3 Schaltstellungen, proportional , magnetbetätigtes Wegeventil

Proportionales Wegeventil, 5-Wege, 3-Stellungen, Schieberbauart, nicht kompensiert

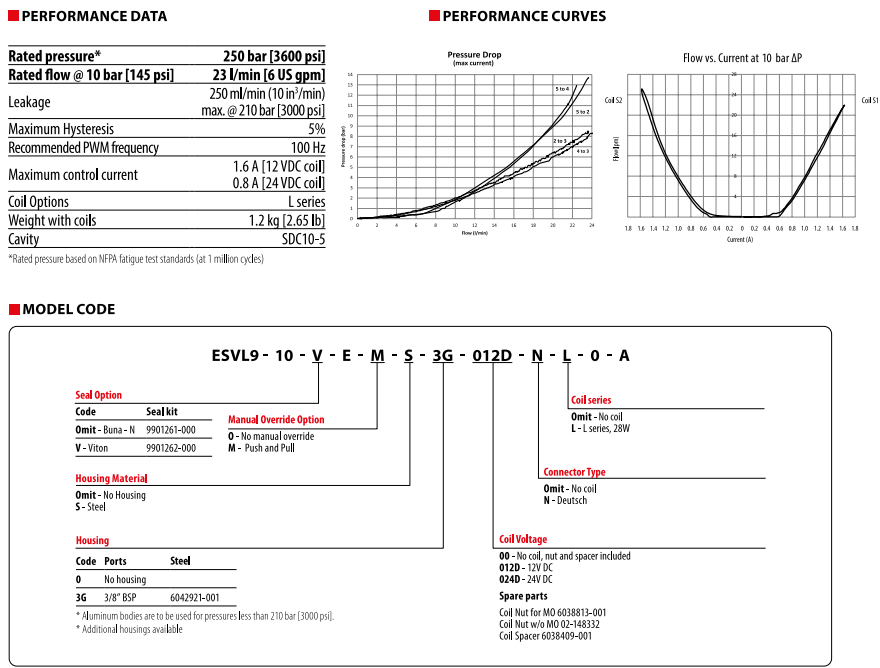

250 bar [3600 psi] • 23 l/min [6 US gpm]

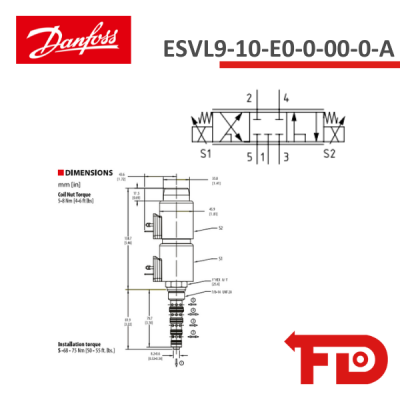

Dies ist ein 5-Wege-, 3-Stellungen-Wegeventil in Schieberbauart, proportional und nicht kompensiert.
Im stromlosen Zustand sind alle Anschlüsse gesperrt.

Wird der Strom zur unteren Spule erhöht, bewegt sich der Schieber und öffnet proportional den Durchfluss von Anschluss 5 zu Anschluss 4, mit Rückfluss von Anschluss 2 zu Anschluss 3.
Wird der Strom zur oberen Spule erhöht, wird der Durchfluss von Anschluss 5 zu Anschluss 2 proportional geöffnet, mit Rückfluss von Anschluss 4 zu Anschluss 3.
