308AA00705A - MAGNETBETÄTIGTESVENTIL ESVL9-10-F0-0-00-C-A - DANFOSS

Beschreibung: ESVL9-10-F0-0-00-C-A

Funktion: 5/3-Wege , 3 Schaltstellungen, proportional , magnetbetätigtes Wegeventil

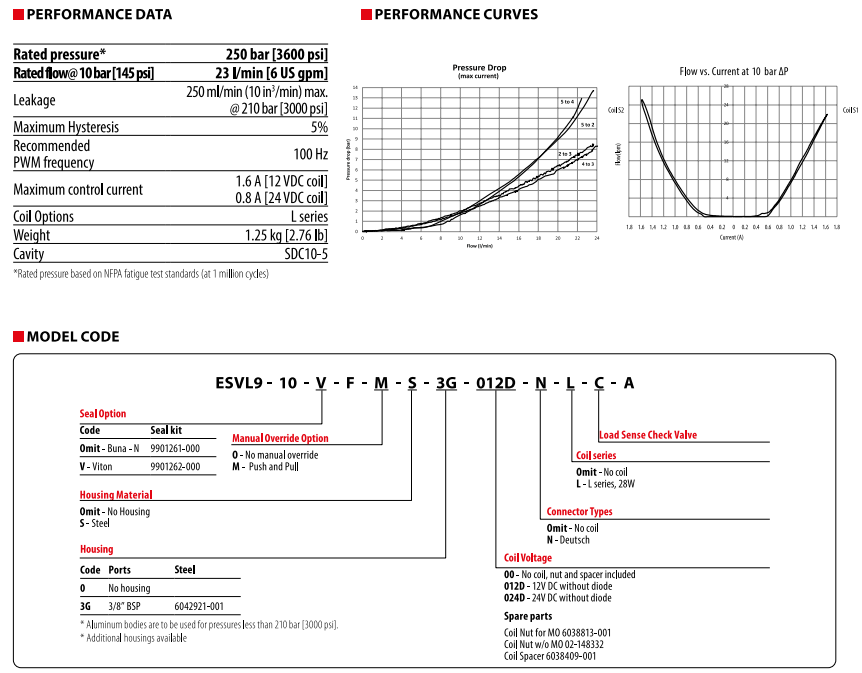

250 bar [3600 psi] • 23 l/min [6 US gpm]

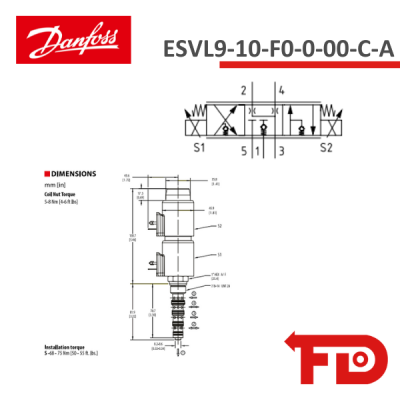

Dies ist ein 5-Wege-, 3-Stellungen-Wegeventil in Schieberbauart, proportional, nicht kompensiert, mit Load-Sense-Rückschlagfunktion.
Im stromlosen Zustand sind die Anschlüsse 5 und 1 gesperrt, während die Anschlüsse 2 und 4 mit Anschluss 3 verbunden sind.

Wird der Strom zur unteren Spule erhöht, bewegt sich der Schieber proportional und öffnet den Durchfluss von Anschluss 5 zu Anschluss 4, mit Rückfluss von Anschluss 2 zu Anschluss 3.
Wird der Strom zur oberen Spule erhöht, öffnet sich der Durchfluss von Anschluss 5 zu Anschluss 2, mit Rückfluss von Anschluss 4 zu Anschluss 3.
