137701 - VENTIL CP610-7-B-0E - DANFOSS

Nadelventil, stufenlos einstellbar, Feindosierung mit freiem Rückfluss

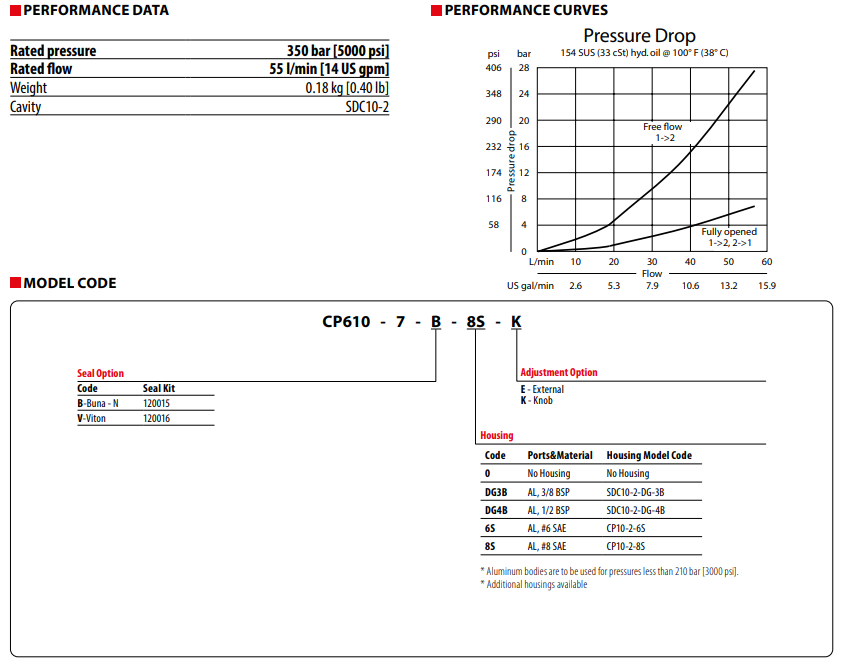

350 bar [5000 psi] • 55 l/min [14 US gpm]

BESCHREIBUNG UND FUNKTIONSWEISE

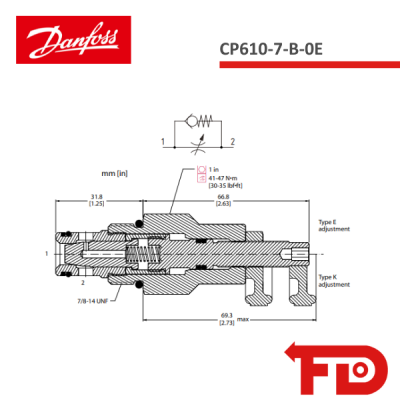

Dies ist ein Nadelventil mit integriertem Rückschlagventil für freien Rückfluss. Es handelt sich um eine variable Blende, die einen Druckabfall erzeugt, wenn der Durchfluss von Anschluss 2 nach 1 erfolgt, während bei Durchfluss von Anschluss 1 nach 2 ein freier Durchfluss möglich ist.

Durch Rechtsdrehen der Einstellschraube wird der Durchfluss reduziert, bis das Ventil vollständig geschlossen ist. Die Einstellung kann durch Festziehen der Kontermutter oder des Drehknopfs an der Einstellschraube fixiert werden.
