566310 - WEGEVENTIL PTS3-10-0-80 - DANFOSS

Beschreibung: PTS3-10-0-80

Funktion: 3 Anschlüsse, hydraulisch betätigt , Schieber Wegefunktion Ventil

210 bar [3000 psi] • 30 l/min [8 US gpm]

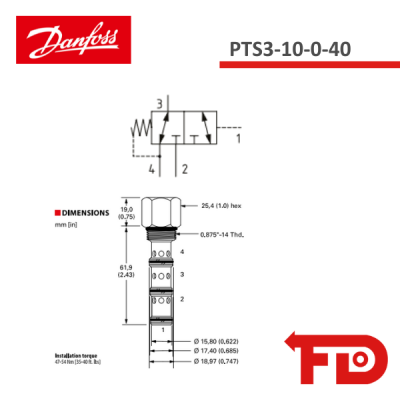

Dies ist ein 3-Wege-Wegeventil in Schieberbauart, hydraulisch betätigt, mit internem Leckölanschluss.
Im Normalzustand ist Anschluss 3 mit Anschluss 4 verbunden, während Anschluss 2 gesperrt ist.

Wird an Anschluss 1 Pilotdruck angelegt, schaltet das Ventil um und verbindet Anschluss 3 mit Anschluss 2, während Anschluss 4 gesperrt wird.
Während des Umschaltvorgangs (Cross-Over) sind alle Anschlüsse vorübergehend gesperrt.

Aufgrund der internen hydraulischen Entlüftung hängt der zum Schalten des Ventils erforderliche Pilotdruck vom Druck in Anschluss 4 ab, der normalerweise mit dem Tank verbunden ist.
